[Pino]

Voorlopig houden de potmeters het nog prima. We zien wel hoe gaat lopen.

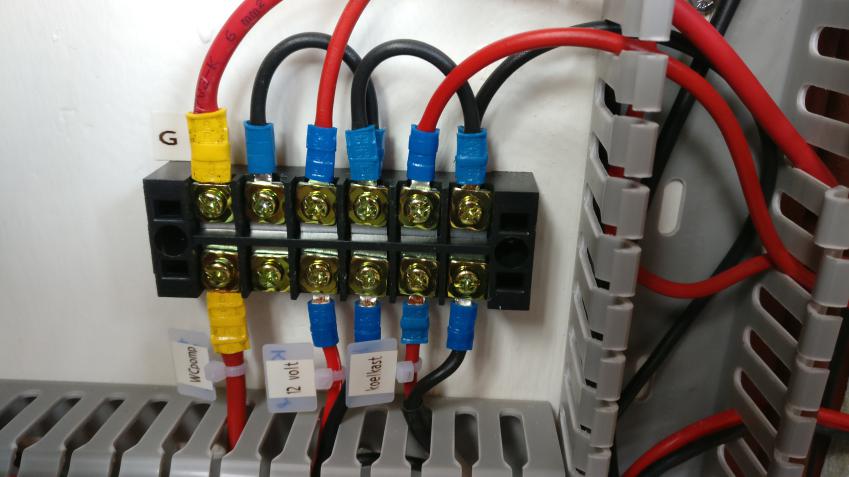

De stickers rond de kabels lieten toch wel weer snel los. Daarom iets anders: tyraps met label:

https://nl.aliexpress.com/item/MYLB-100 ... 0.0.Sr4N7k
Dit zijn 100 witte labels voor €1,15. Aan de voorkant een sticker uit de Dymo LetraTag labelmaker en aan de andere kant toch ook maar met een permanent stift in mijn hanepoten handschrift de tekst nog een keer.

Overigens is dit een aansluitblokje waar maximaal 25A doorheen mag.
https://nl.aliexpress.com/item/Fixed-Wi ... 0.0.1KcUVJ
En ze zijn er ook voor 45A: https://nl.aliexpress.com/item/Fixed-te ... 0.0.1KcUVJ

Om twee groot verbruikers te kunnen schakelen heb ik twee solid state relais besteld.https://nl.aliexpress.com/item/SSR-40DD ... 0.0.rttxdf Het is de bedoeling om daarmee de 24volt -> 12 volt omvormer te kunnen schakelen en de andere dient voor het schakelen van de autopilot.

Tot de volgende keer.
groeten van Pino

[Handige Harrie]

Je weet dat die chinese solid state relais vaak een triac hebben die maar de helft van de stroom aankan die op het labeltje staat?

als je 10 ampere schakelt zou ik het nog wagen maar met meer dan 20 ampere heb je een kans op de fantastische aroma van verbrand plastic en silica

[Pino]

Daarom heb ik 40A exemplaren besteld om maximaal 20 en 10A te schakelen. Dan heb ik een ruime marge.

[stevedem]

Waarom gebruik je dat soort aansluitblokken ?
Ze zijn totaal niet handig, omdat je ze aan 1 kant door moet lussen.

Ik gebruik blokken waar je op een M8 aansluiting een dikkere pluskabel aansluit, en je vebruikers op kleinere aansluitingen zet.
deze heb je ook in de uitvoering waar er direct een zekering voor zit...

de labels met tyrap zijn wel handig idd... die heb ik ook gelijk besteld.

[sambeek]

Als ik de foto zo bekijk lijkt het mij een onderverdeling.
Om hier nou een m8 aansluiting te zetten lijkt me iets te veel.
De aanvoer 6mm² lijkt prima te passen op dit blokje. (die het wel aan kan)

[RuudMal]

Steve,

Heb je een foto van het blok dat je bedoelt en waar je het verkrijgen kan ?

Ruud

[stevedem]

Als ik de foto zo bekijk lijkt het mij een onderverdeling.
Om hier nou een m8 aansluiting te zetten lijkt me iets te veel.
De aanvoer 6mm² lijkt prima te passen op dit blokje. (die het wel aan kan)

m8 is wellicht voor een paar aansluiters overdreven,
Maar je hebt ze ook in m6 en wellicht m4.

Ik zie nu dat hij 1 voeding, meerdere keren doorlussen, persoonlijk vind ik dat 3x niks.
Wanneer je die andere soort blokken gebruikt heb je 1 aanvoer van voeding, en diverse aftak punten zonder dat je het door hoeft te lussen.


Ik bedoel dit soort dingen :

of


of deze, maar die met je dan met 1 zekering zekeren, klapt ie eruit, is alles uit.


ook te bestellen via de geliefde ali

[sambeek]

Mooie aansluitblokjes. en inderdaad, z'n centraal + en - met diverse aftakkingen met zekering
is wel handig.

[RuudMal]

Bedankt voor de foto' s dit soort blokjes kende ik niet

Goed om te weten dat ze er zijn.

[Pino]

Ik zie nu dat hij 1 voeding, meerdere keren doorlussen, persoonlijk vind ik dat 3x niks.
Wanneer je die andere soort blokken gebruikt heb je 1 aanvoer van voeding, en diverse aftak punten zonder dat je het door hoeft te lussen.

Dat doorlussen doe ik omdat ik het niet nodig vind om iedere lamp / verbruiker apart te zekeren. Er zit overal LED verlichting in en dan is het stroom verbruik, zeker in mijn geval met 24volt, erg weinig. Nadeel is dat bij een sluiting er meerdere verbruikers afgeschakeld worden, net als thuis. Daar kan ik wel mee leven. Voor het aansluiten van de 12 volt gebruikers is er een verdeelblok met zekeringen onderweg uit China.

Leuk om te zien dat iedereen zo meedenkt.

groeten van Pino

[sambeek]

hahaha.

[Pino]

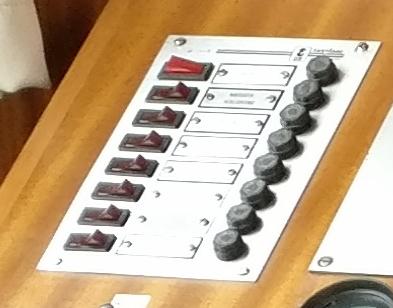

Weer wat bezig geweest. Dit maal met een schakelbordje. Dat zag er zo uit:

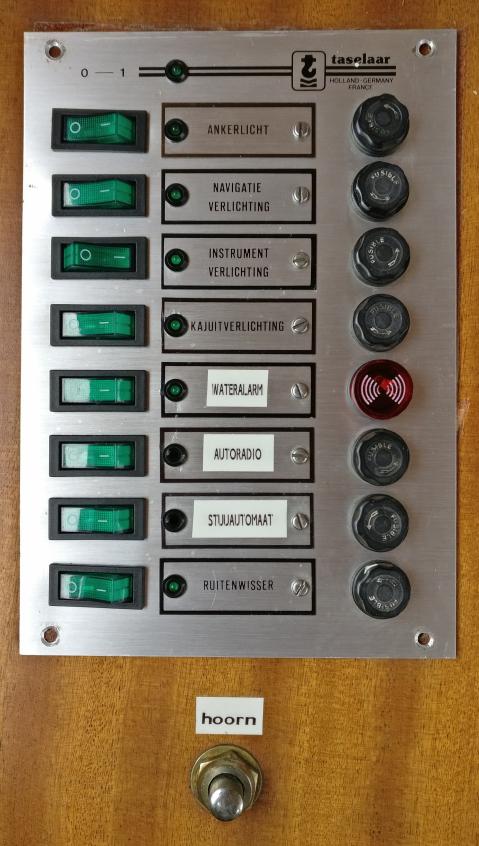

De lampjes in de schakelaars waren voor 12 volt en de 24 volt op mijn bootje had de lampjes allemaal door laten branden. Ik heb geprobeerd om 24 volt exemplaren te vinden die zouden passen maar dat is niet gelukt voor een normale prijs. Daarom maar groene schakelaars met een LED geprobeerd die geschikt zouden zijn voor 125 volt. Ik hopen dat het ook met 24 volt zou werken maar helaas. Het bleef donker. Daarom wat anders bedacht: ipv een schroefje om het naamplaatje vast te maken een plastic LED houder:

De bovenste LED geeft aan of er 24 volt is.
Ik wilde ook een ander wateralarm. Er ging een groene lamp branden als er water in de bilge stond. Ik denk groen: niets aan de hand. Even de vorige eigenaar appen en groen lampje betekenende ellende in de bilge.
Een zekeringhouder verwijderd en het gat iets groter gemaakt zodat er een alarmpiepled dinges in gemonteerd kon worden.
Dat is voor € 1,37 te verkrijgen in 12, 24, 110 of 220volt versie bij Ali:
https://nl.aliexpress.com/item/24V-16mm ... 0.0.Nj98yf

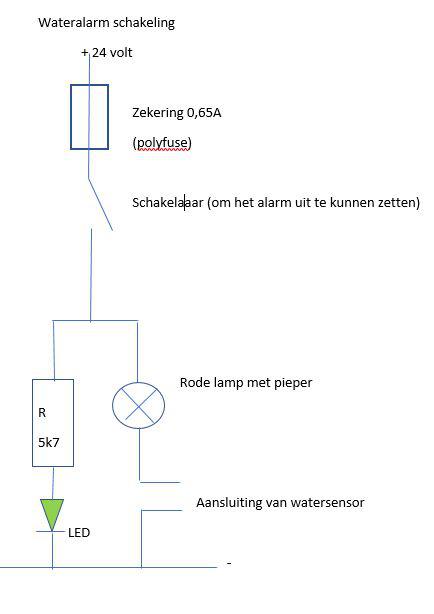

Aangesloten met LED en voorschakelweerstand volgens onderstaand schema:

Ik weet met de LED of het alarm aanstaat. Als er water in de bilge komt dan gaat de rode lamp aan en een piep klinkt. Dat is erg vervelend daarom de groene schakelaar om het piepen uit te zetten. Zodat ik op mijn gemak kan gaan hozen.
Een polyfuse is een zelfherstellende automatische zekering: https://nl.aliexpress.com/item/20pcs-0- ... 0.0.l2vW2C

Nog wat gebruikte materialen:
3mm LED in diverse kleuren: https://nl.aliexpress.com/item/500Pcs-l ... 0.0.8zKPS3
3mm LED plastic houders: https://nl.aliexpress.com/item/50Pcs-3M ... 0.0.suVCda
groene schakelaars: https://nl.aliexpress.com/item/5pcs-lot ... 0.0.SMXqpg

[Pino]

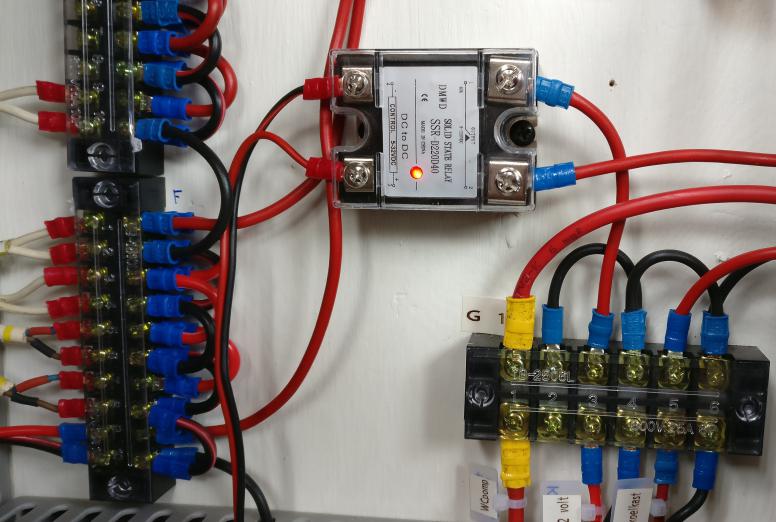

Het solid state relais is aangekomen en geplaatst:

Het maakt wel uit hoe je het relais in de te schakelen leiding plaatst. Het werkt maar op één manier goed.
We zullen zien hoe het relais het gaat doen. Er zitten geen essentiële verbruikers achter. Dus als het stuk gaat dan zien we wel en het is zo doorverbonden.
Tot een volgende keer.

[sambeek]

Lekker bezig met al je draadjes hoor.

[dconel]

Leerzaam draadje dit
